Entwickelt mit Dipl.-Ing. (FH) Viktor Maier (Senior Advisor Technische Physik) für Hauselektriker und Facility-Teams in Seniorenheimen und Kliniken. Wellenphysik trifft Werkbank: Wer elektromagnetische Felder bis auf den Subcarrier versteht, verlangt am Bau kompromisslose Einfachheit. Keine Cloud-Registrierungen im staubigen Zimmer, kein Touchscreen-Gefummel und kein App-Zwang. Am Bau und im Bereitschaftsdienst zählt nur, was ausfallsicher funktioniert: Über galvanische Ruhestrom-Relais direkt an die Schwesternrufanlage oder via nüchterne Klartext-SMS auf jedes Telefon.
⚔️ Die 4 Theresianischen Montage-Gebote
Wiener Handwerksehre trifft modernstes Radar. Solide wie die Hofburg.
Keine Steckdose geht verloren
Das Pflegebett und die Leselampe werden direkt vorne in den RN-6 Node eingesteckt. Massives Messing für 16 A Dauerlast (3.680 W) schließt Überlastung aus. Der integrierte Shutter schützt demente Bewohner zuverlässig vor Stromunfällen.
Theresianische Ordnung im Schrank

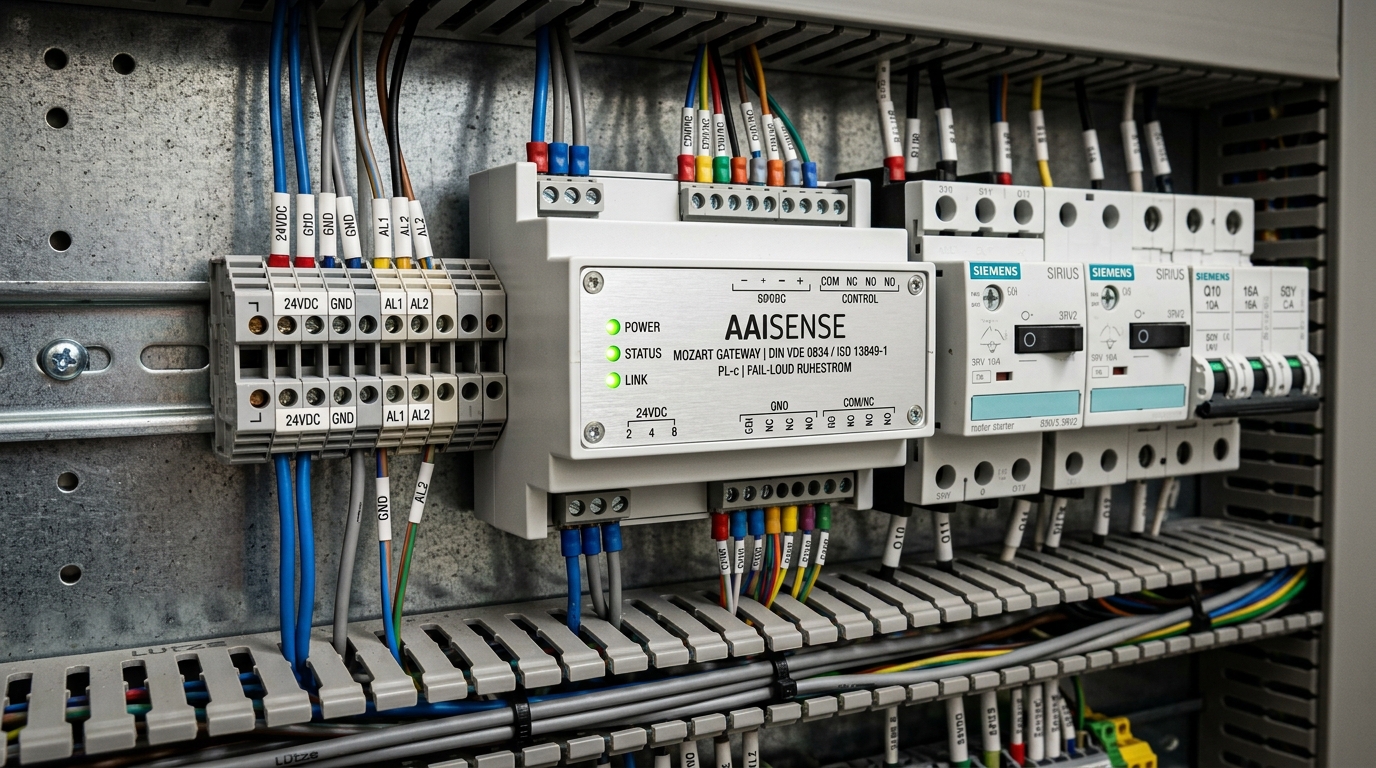

Der Mozart Core Conductor (CC-1) rastet mit einem Klick auf die 35 mm DIN-Hutschiene im Stationsverteiler ein. Lüfterlos, 8.5 W Verbrauch, kein Kabelsalat. Anschlüsse sauber auf WAGO-Klemmen gelegt.
0 Minuten Prüfaufwand vor Ort
Jeder Node verlässt das Werk (TELE Haase Wien) nach DIN EN 50678 / 50699 messtechnisch endgeprüft – inklusive fertiger DGUV V3 / ÖVE Prüfplakette (24 Monate gültig) und individuellem Barcode-Protokoll. Der Haustechniker heftet es nur noch im Prüfbuch ab.
SMS & Relais statt App-Zirkus
Keine App-Stores, keine Firmware-Fummelei am Handy. Zieht jemand einen Sensor gewaltsam ab, fällt das Relais an der Schwesternrufanlage ab oder der Bereitschaftsdienst erhält eine klare SMS mit Zimmernummer auf jedes Diensttelefon. Fertig.
Ausfallsicherer SMS-Watchdog & Relais-Modus
Auf der Baustelle und im Bereitschaftsdienst braucht die Haustechnik verlässliche Fakten statt blinkender Apps. Kein WLAN-Passwort-Gefummel, kein App-Download. AAISENSE wurde von Praktikern so konstruiert, dass Störungen genau dort ankommen, wo sie hingehören: Über potenzialfreie Relais direkt an die Schwesternrufanlage und per Klartext-SMS auf jedes Mobiltelefon (selbst auf dem robusten Nokia 3310 Baustellentelefon).
-
⚡
Fail-Loud Relaisabfall (<130 ms): Trennt jemand die Verbindung oder zieht ein Bewohner den Node, fällt das Relais im Serverschrank stromlos in <130 ms ab (DIN VDE 0834 konform an Schrack VISOCALL IP / Ackermann / Tunstall).
-
💬
SMS-Klartext-Alarm: Keine kryptischen Fehlercodes. Das SMS meldet direkt: „PBZ MELK • STAT. 2 • ZI 108: NODE GETRENNT • RUHESTROM AKTIV“.
-
🔤
SMS-Statusabfrage ohne PC: Eine SMS mit „STATUS“ an die Stationsnummer genügt, und das Gateway antwortet in 3 Sekunden mit dem Gesamtnetz-Status aller 60 Zimmer.
PBZ MELK / STAT 2
ZI 108 (BETT A)
NODE GETRENNT!
RELAIS SCHWESTERN-
RUF ABGEFALLEN.
NETZ REST: 59 OK.
📸 Die 8 Unsichtbaren Montageorte
Geprüfte Praxis-Einbauten: Null Dreck, null Bohrlärm, blitzschnell montiert.
Schuko-Durchschleifung mit Shutter
Der Klassiker direkt an der Pflegesteckdose. Pflegebett oder Nachttischlampe werden vorne eingesteckt. 16 A / 3.680 W Dauerlast. Erhöhter Berührungsschutz gegen neugierige Bewohnerhände.
VESA-Mount: Hinter dem Zimmer-TV
Der absolute Liebling aller Haustechniker: Nutzt die bestehenden Gewinde der VESA-100/200 Halterung. 0 neue Bohrungen im Zimmer, Steckdose und Netzwerk liegen direkt dahinter.
Kanal-Klick: DIN-Rail im Tehalit-Kanal
Rastet mit einem Handgriff auf die interne Tragschiene im Wandkanal ein. Galvanische Trennung zur 230V-Netzleitung erfolgt vorschriftsmäßig über den metallischen VDE-Trennsteg.
Werkzeugloser Clip an Decken-T-Träger
Deckenkassette (60x60 cm) anheben, Federclip am T-Träger einhängen, Platte schließen. 5 GHz Funkwellen durchdringen Mineralfaser mit vernachlässigbaren 0,6 dB Dämpfung.
3D-Schnitt: WC & Bad-Revisionsschacht
Magnet-Halterung am verzinkten Metallständerprofil (CW 75/100) hinter der WC-Revisionsfliese. Erkennt Toilettenstürze und Kollapse in der Dusche – wo Kameras streng verboten sind.
Medizinisches Versorgungspaneel
Kompakte Integration in Schrack Seconet / Ackermann Bettenleisten. Direkte interne Spannungsversorgung, bündige Blende. Erfasst nächtliche Bettkanten-Aufstehversuche ohne Zugkabel.
Deckennahe Wandmontage mit Torx-Lock
2,30 m Montagehöhe schützt das Gerät vor Stößen durch Rollstühle, Pflegebetten und Transportwägen. Die mechanische M3.5 Torx-Schraube verhindert jedes unbefugte Abziehen.
Mozart Core Conductor CC-1 (DIN TS 35)
Der zentrale Rechner für alle 30 Zimmer (60 Nodes) der Station. Lüfterloser Intel N100 Industrie-PC auf DIN-Hutschiene. Galvanische Optokoppler leiten Alarme direkt auf die Lichtrufanlage.
Wellenphysik trifft Werkbank: Theresianische Verlässlichkeit
„Wellenphysik bis auf den Subcarrier berechnen ist das eine. Aber auf der Baustelle zählt nur, was bombenfest sitzt und 100% störungsfrei läuft. Unser Montageleitfaden garantiert jedem Hauselektriker: In 3 Minuten pro Zimmer sauber montiert, ab Werk DGUV-geprüft und null Kopfschmerzen im laufenden Betrieb.“
📝 Lehrlings-Montageprotokoll (Inbetriebnahme vor Ort)
Schritt für Schritt durchs Zimmer. Kein Schritt darf ausgelassen werden!
1. Schuko-Sichtprüfung
Unterputzdose auf festen Sitz und 230 V Phasenlage prüfen. Keine rissigen Abdeckrahmen verwenden.
2. RN-6 einstecken & Torx anziehen
Node satt einstecken. M3.5 Zentralschraube mit Torx T10 handfest anziehen (max. 0.8 Nm Drehmoment).
3. Pflegebett durchschleifen
Netzstecker des Betts oder der Leselampe vorne einstecken. Funktionstest der Höhenverstellung durchführen.
4. LED-Ampel kontrollieren
Nach dem Einstecken: LED blinkt 8s cyan (Boot & Grid-Sync). Danach Dauer-Grün = Sensor scharf!
5. DGUV V3 Plakette prüfen
Die ab Werk verklebte Prüfplakette und Barcode-ID auf der Stations-Messliste abstreichen.
6. SMS-Testauslösung
Node kurz abziehen: Prüfen ob das Ruhestrom-Relais am Core Conductor abfällt und das SMS-Gateway die Störung meldet.
